Vattenburet Element Thermopanel V4

Vattenburet Element Thermopanel V4

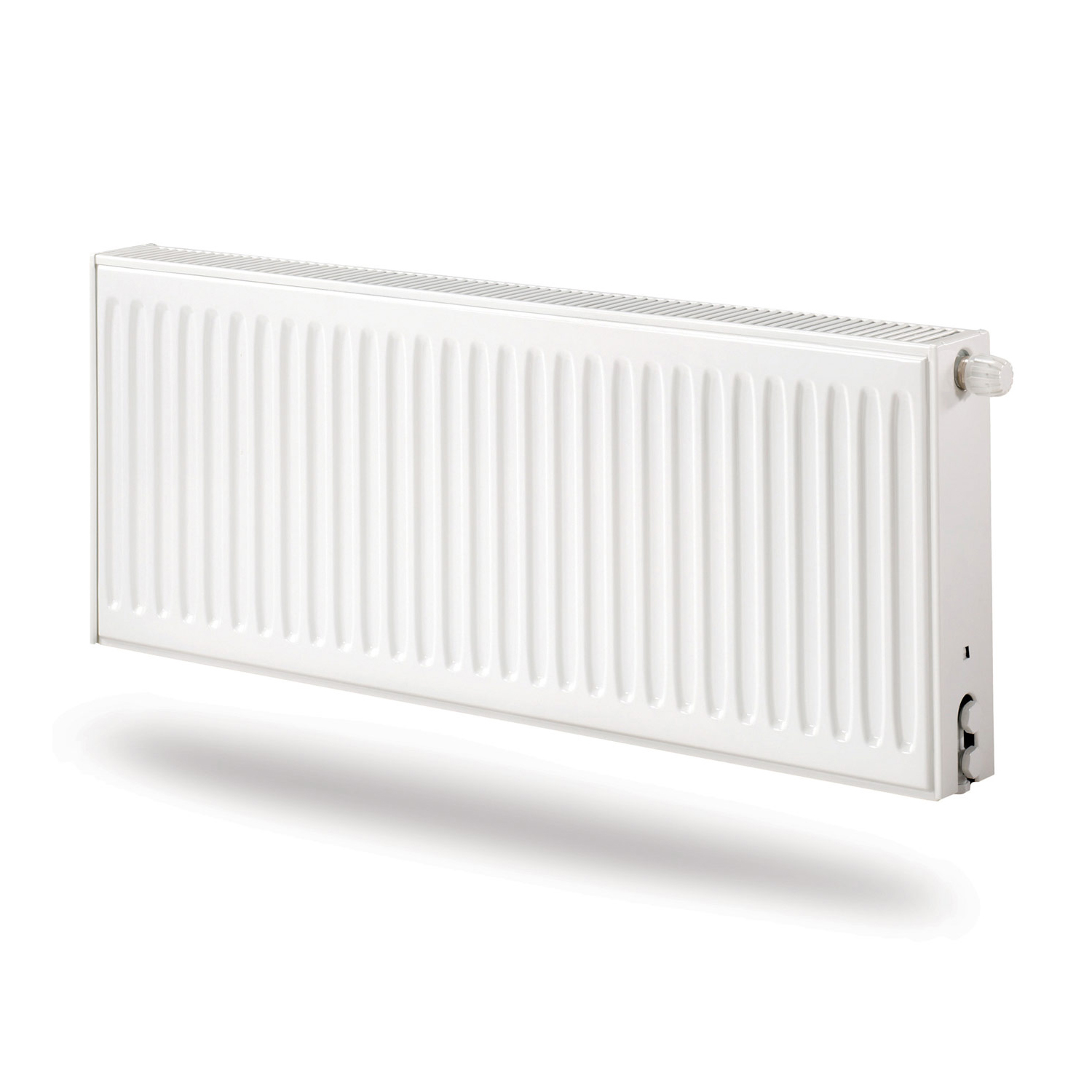

Thermopanel V4 representerar ett nytt radiatorkoncept, som utvecklats för att möta höga krav på effektiv logistik och modern design. En radiator som levereras helt komplett från fabrik, med allt på plats. Inga lösa delar och inget extra monteringsarbete. Bara att skruva fast de medföljande konsolerna, hänga upp radiatorn och ansluta till det vattenburna värmesystemet. Enkelt, snabbt, effektivt och dessutom i en ny lättskött design!

Patenterat, dolt V4-koppel
Thermopanel har unika och uppskattade egenskaper. Det nya patenterade V4-kopplet svetsas in dolt bakom radiatorkroppen, med en för branschen helt unik metod. Inga synliga rör och full frihet att installera radiatorn för endera botten- eller sidoanslutning. Den förinställbara ventilinsatsen sitter på plats och termostat väljer Du ur samma sortiment som tidigare.

Sidoplåtar och galler ingår
Thermopanel V4 levereras alltid med sidoplåtar och galler färdigmonterat. Tillsammans med radiatorkroppens nya profil och produktens något vitare kulör, skapar detta en fräsch och ren design. En komplett lättskött radiator utan synliga, svårputsade rördetaljer eller dammsamlande mellanrum. Bara en skönt värmande Thermopanel.

Specifikationer
Radiatortyper: TP11 och TP33
Konstruktion: EN 442-1
Material: Kallvalsad bandstål EN 10130

Ytbehandling utföres i fem faser:
-Alkalisk avfettning
-Fosfatering
-Kataforetisk grundmålning
-Pulverlackering med epoxypolyester
-Härdning i ca 200°C
Ytbehandlingen uppfyller kraven för DIN 55900.
Färg: Vit RAL 9016
Tryckklass: PN 6
Standardanslutning: ABCD, DN 15
Kvalitetsnorm: ISO 9001 och ISO 14001
Höjder: 300, 400, 500, 600 mm
Längder: 400, 700, 900, 1000, 1200, 1300, 1600, 1800, 2000, 2300, 2600, 3000 mm

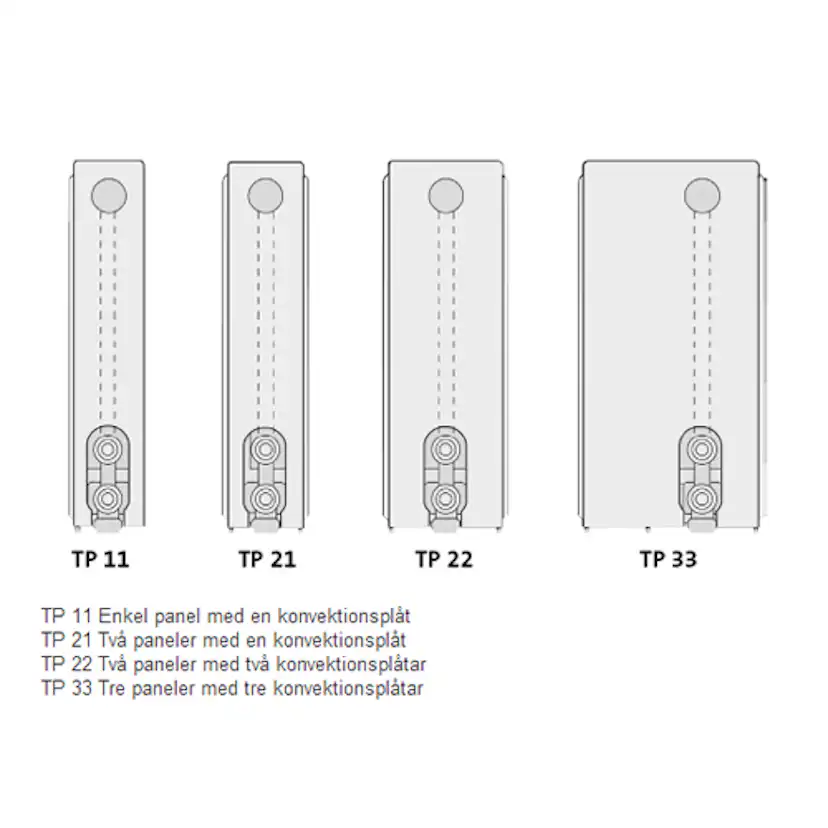

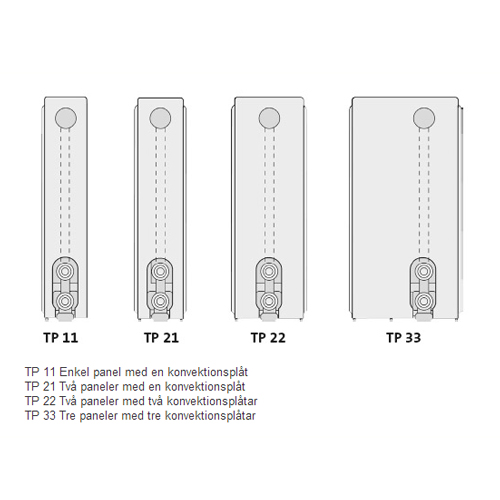

Typer
TP 11 Enkel panel med en konvektionsplåt
TP 33 Tre paneler med tre konvektionsplåtar

Ventilarrangemang
Thermopanel V4 radiatorn är försedd med insvetsat dolt ventilarrangemang med både botten- och sidoanslutning. Ventilhuset har förmonterad MMA-insats typ TIF som är inställningsbar. Insatsen passar till termostater med M28 x 1,5 gänga (t. ex. MMA, Danfoss eller TA). Anslutningsgängor för kopplingar - M22x1,5.

Tvillingkoppel
Tvillingkoppel ger möjlighet att ansluta en parallellkopplad radiator till V4 utan att använda T-rör. Radiatorerna regleras oberoende av varandra. Ett extra tryckfall uppstår i den anslutningsdel där fördelningen görs, därför bör ej
vidarekoppling ske utan att detta föregås av noggrann dimensionering. Det tillkommande tryckfallet adderas till tryckfallet i tvillingkopplad radiatorventil och dess anslutningsrör. Motstånd i V4-fördelare vid tvillingkoppling:
Kv 0,95.
Omställning 2-rör/1-rör
Som tillbehör finns H-stycke med omställnings möjlighet mellan 1- och 2-rörs anslutning. Ventilunderdelens kägla ställs in med en insexnyckel 2,5 mm. Vid 2-rörs inställning är den helt inskruvad och hålet är då täckt med en blå plastpropp. För att ändra till 1-rörs avlägsnas den blå plastproppen och därefter skruvas käglan ut. Utskruvad 4,5 varv blir det relativa radiatorflödet 35 %. Efter inställning till 1-rörs skall hålet i käglan täckas med en röd plastpropp för att indikera 1-rörsutförande.

Rettig Sweden AB beviljar 10 års på sina radiatorer räknat från leveransdag. n täcker material- och fabrikationsfel. Istället för den felaktiga produkten levererar vi utan extra kostnad en likadan eller motsvarande produkt. n täcker inte skador som är förorsakade av felaktig förvaring eller hantering under transport eller på splatsen. n täcker inte heller skador förorsakade av felaktig användning, såsom in- och utvändig korrosion, användning av frätande ämnen, övertryck eller frysskador.
n täcker inte de skador som en felaktig radiator förorsakar, kostnader som uppstår i samband med byte av radiator, kundens ekonomiska förluster, uteblivna intäkter eller andra indirekta kostnader. Vid fall bör man kontakta sin försäljare och kunna uppvisa en beställningsbekräftelse, fraktsedel eller något annat tillförlitligt dokument över produkten och dess leveranstid.
I villkoret ingår att produkten alltid inom en månad från reklamationsdag returneras till Rettig Sweden AB för närmare granskning.
OBS! Panelradiator med inbyggt ventilarrangemang, typ V4, försedd med sidoplåtar och toppgaller. Radiatorn levereras komplett med väggkonsoler, luftskruv, 1/2" plugg och insats MMA TIF till termostatventil. Tryckklass PN 6.
